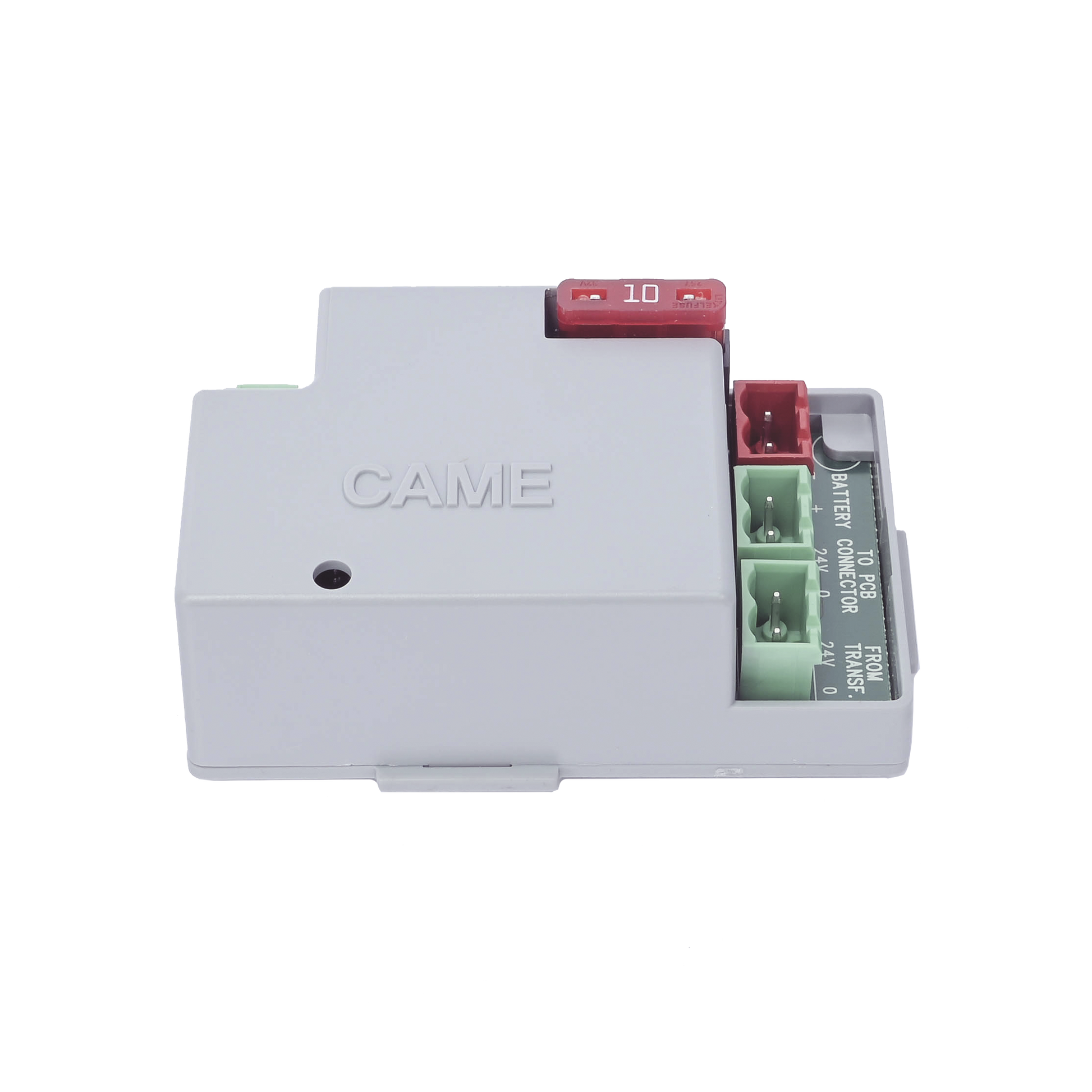

002RLB - Tarjeta Para Respaldo de Baterías Para Cuadros de Mando CAME / Compatible con Modelo 801QA-0080

002RLB - Tarjeta Para Respaldo de Baterías Para Cuadros de Mando CAME / Compatible con Modelo 801QA-0080

$ 1,925.41 MXN
$ 1,925.41 MXN
Oferta Agotado

Tiempo de entrega 2 - 7 días hábiles

Bajas existencias: quedan 4

Características Técnicas

  • Tipo: RLB
  • Consumo en reposo: 75 mA
  • Tensión de carga: 27 V
  • Corriente de carga máx.: 400 mA
  • Temperatura de funcionamiento: -20 ÷ +55 °C

Baterías

  • Tipo: Recargable
  • Voltaje: 12 V
  • Amperaje: 1.3 Ah (SDN4/6/8/10 / OPS001 / ZL60 / ZL65) / 3.2 Ah (FA7024)
  • Accesorios requeridos: 2 Baterías PL712

Kits Compatibles

  • KIT-AXO-3024 Kit de brazos abatibles AXO3024 (Que incluyan cuadro de mando 801QA-0080)
  • KIT-AXO-5024 Kit de brazos abatibles AXO5024 (Que incluyan cuadro de mando 801QA-0080)

Componentes

  • ① - Tarjeta LB39
  • ② - Caja para la tarjeta
  • ③ - Fusible 10 A
  • ④ - LED de estado
  • ⑤ - Distanciadores y tornillos para la fijación
  • ⑥ - Cable de conexión
  • ⑦ - Cables de conexión de las baterías

Conexiones

  • Calibre del cable: 2 x 1.5 mm²
  • Longitud máxima: 2 m (para cuadros de mando) / 10 m (para motor FA7024/7024CB)
  • Voltaje: 12 V
  • Amperaje: 1.3 Ah (SDN4/6/8/10 / OPS001 / ZL60 / ZL65) / 3.2 Ah (FA7024)

LED de Estado

  • Verde fijo: Tensión de línea presente, NO en carga
  • Verde intermitente: Tensión de línea presente, en carga
  • Azul fijo: Funcionamiento con batería
  • Azul intermitente: Funcionamiento en modalidad Green Power
  • Rojo: Batería descargada
Dimensiones
  • 93 x 43 x 51 mm
  • 134 x 67 x 61 mm
Referencias
  • SDN4/6/8/10
  • OPS001
  • FA00148M4B
  • ZN60
  • ZN65
  • LBF70
Certificaciones
  • Conforme a las Directivas vigentes
  • Cumple con normativas vigentes

Instrucciones de Instalación

  1. Desconectar la tensión de línea antes de cualquier intervención en los cuadros o automatizaciones.
  2. Fijar la tarjeta LB39, sin caja, en el cuadro de mando y colocar las baterías en una caja externa.
  3. Colocar la tarjeta RLB y las baterías según las indicaciones del fabricante.
  4. Desconectar el transformador de la tarjeta electrónica y conectarlo a la tarjeta LB39.
  5. Conectar la tarjeta LB39 a la tarjeta electrónica con el cable suministrado.
  6. Conectar las baterías con los cables suministrados.
  7. Para la instalación en cuadros de mando, prever cables de sección 1.5 mm² con una longitud máxima de 2 metros.
  8. Para la instalación en motor FA7024/7024CB, utilizar cables de 1.5 mm² con una longitud máxima de 10 metros.

Eliminación y Medio Ambiente

  • Los componentes del embalaje (cartón, plástico, etc.) se pueden considerar residuos sólidos urbanos.
  • Los componentes del producto (metales, tarjetas electrónicas, baterías, etc.) deben ser desmontados y eliminados por separado.
  • Antes de eliminar el producto, verificar las normativas vigentes en el lugar de instalación.
  • No dejar en el medio ambiente.
