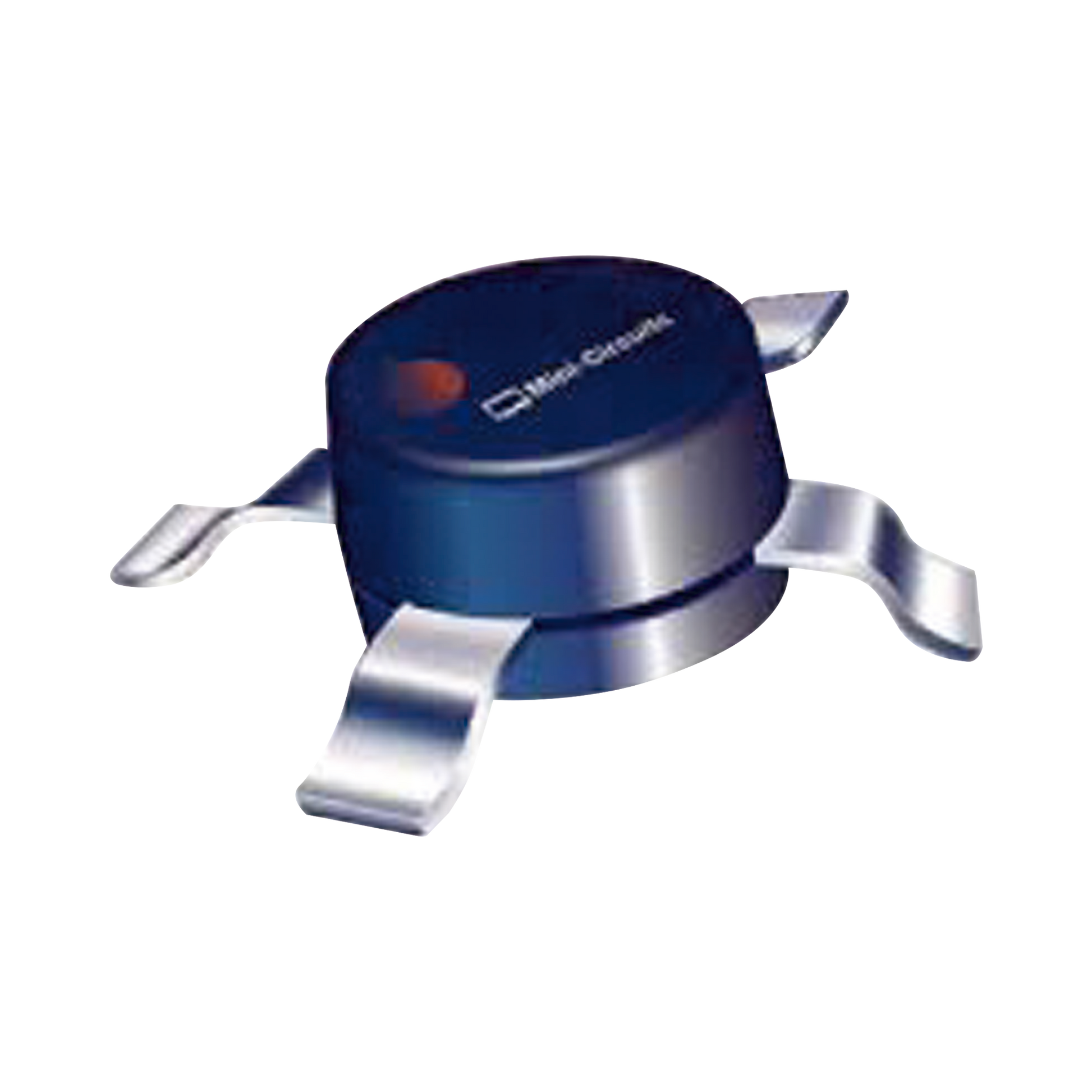

139-MAR-8A - Amplificador Monolítico MMIC MAR-8A CD-1 GHz 25 dB 65 mA VV105

139-MAR-8A - Amplificador Monolítico MMIC MAR-8A CD-1 GHz 25 dB 65 mA VV105

$ 190.05 MXN
$ 190.05 MXN
Oferta Agotado

Tiempo de entrega 2 - 7 días hábiles

Bajas existencias: quedan 9

Características Generales

  • Amplificador Monolítico MMIC
  • Rango de frecuencia: DC-1 GHz
  • Bajo voltaje de operación (3.7V típico)
  • Baja disipación de potencia
  • Puede eliminar la necesidad de inductor de RF (RFC)
  • Alta ganancia: 31.5 dB a 0.1 GHz
  • Impedancia internamente acoplada a 50 Ohms
  • Bajo ruido
  • Estabilidad mejorada
  • Protección contra transitorios de alimentación
  • Conformidad RoHS
  • Aguanta lavado acuoso

Especificaciones Eléctricas

  • Rango de Frecuencia: DC-1 GHz
  • Ganancia: 31.5 dB a 0.1 GHz / 25 dB a 1 GHz
  • Retorno de entrada: 15.5 dB
  • Retorno de salida: 11 dB
  • Potencia de salida @ 1 dB compresión: +12.5 dBm a 1 GHz
  • IP3 de salida: +25 dBm a 1 GHz
  • Figura de ruido: 3.1 dB a 1 GHz
  • Corriente operativa recomendada: 36 mA
  • Voltaje de operación: 3.2-4.2 V (3.7 V típico)
  • Resistencia térmica: 119 °C/W

Aplicaciones

  • Sistemas celulares
  • Instrumentación
  • Comunicaciones

Ratings Máximos

  • Temperatura de operación: -40°C a 85°C
  • Temperatura de almacenamiento: -55°C a 100°C
  • Corriente máxima: 65 mA
  • Disipación de potencia: 250 mW
  • Potencia de entrada: 13 dBm

Características de Diseño

  • Encapsulado VV105 (Micro-X)
  • Diámetro de cuerpo: 0.085'
  • Acabado de terminales: estaño-plata sobre níquel
  • Tape & Reel: F20
  • Evaluación de PCB: TB-432-8A+
  • Ambiental: ENV08T3

Clasificaciones ESD

  • Modelo de cuerpo humano (HBM): Clase 2 (2000V a <4000V)
  • Modelo de dispositivo cargado (CDM): Clase C4 (500V a <=1000V)
  • Clasificación MSL: Nivel 1 según IPC/JEDEC J-STD-020C
Conexiones
  • Pin 1: RF IN (requiere capacitor de bloqueo DC)
  • Pines 2&comma;4: GND (conexión a tierra)
  • Pin 3: RF OUT y DC IN (requiere capacitor de bloqueo DC y RFC)
Reemplazo de Modelos
  • Reemplazo exacto para MAR-8
  • Reemplazo exacto para MSA-0885a&comma;b
  • Requiere cambio de valores de resistores de polarización para reemplazar MAR-8SM o MSA-0866
