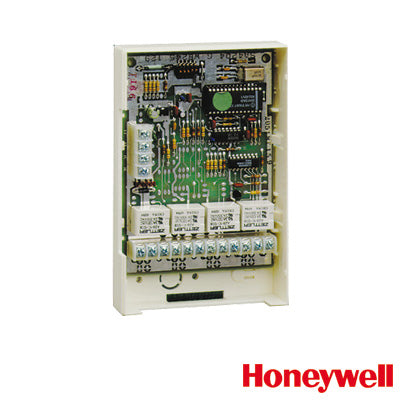

4204 - Modulo de 4 relevadores para funciones de automatización/etapas de potencia/sirenas adicionales

4204 - Modulo de 4 relevadores para funciones de automatización/etapas de potencia/sirenas adicionales

$ 1,126.42 MXN
$ 1,126.42 MXN
Oferta Agotado

Tiempo de entrega 2 - 7 días hábiles

215 en existencias

Características Principales

  • Módulo de 4 relés SPDT (Forma C) para ampliación de salidas
  • Interfaz por línea de teclado con comunicación supervisada
  • Direccionamiento único mediante DIP switch (hasta 15 direcciones)
  • Detección de corte de cable y supervisión de comunicación
  • Opción de montaje interno o remoto con protección de tapa
  • Programable por el instalador según requerimientos
Especificaciones Físicas
  • Dimensiones: 6-7/16' W x 4-1/4' H x 1-1/4' D (163mm x 108mm x 32mm)
  • Montaje: Horizontal o vertical con tornillos autoperforantes
  • Tipo de alambrado: Bloque de terminales TB1 (4 posiciones) o conector de 4 pines
Especificaciones Eléctricas
  • Voltaje de entrada: 12VDC nominal (10-14VDC)
  • Corriente de entrada: 15mA en espera + 40mA por relé activo
  • Capacidad de contacto: 2A máximo a 28VDC/AC (cargas resistivas)
Configuración
  • Direccionamiento: DIP switch (posiciones 2-5) con 16 direcciones posibles
  • Protección de tapa: DIP switch posición 1 (ON=desactivado, OFF=activado)
  • Conexión de relés: Bloque de terminales TB2 de 12 posiciones

Aplicaciones

  • Ampliación de salidas para automatización
  • Control de etapas de potencia
  • Activación de sirenas adicionales
  • Control de dispositivos periféricos
  • Sistema de alarma con comunicación supervisada
Configuración DIP Switch
  • Posición 1: Protección de tapa (ON=desactivado, OFF=activado)
  • Posiciones 2-5: Selección de dirección (16 direcciones posibles)
  • Dirección por defecto: 0 (posiciones 2-5 en OFF)
Configuración de Direcciones

Tabla de configuración de direcciones:

  • 0: Todos los DIP OFF
  • 1: DIP 2 ON, otros OFF
  • 2: DIP 3 ON, otros OFF
  • 3: DIP 2 y 3 ON, otros OFF
  • 4: DIP 4 ON, otros OFF

Opciones de Instalación

  • Montaje interno en gabinete del panel de control
  • Montaje remoto con protección de tapa
  • Conexión mediante bloque de terminales o conector de 4 pines
  • Salida de cables por lateral o parte posterior

Garantía Limitada

24 meses desde la fecha de fabricación del producto o 12 meses desde la fecha de compra original, lo que ocurra primero. Cubre defectos de materiales y mano de obra bajo uso normal.

La obligación de Honeywell se limita a reparar o reemplazar el producto sin cargo. No aplica si el producto ha sido alterado o reparado por personal no autorizado.

La conexión de dispositivos no aprobados por Honeywell a un bus de comunicación del sistema anula la garantía.
