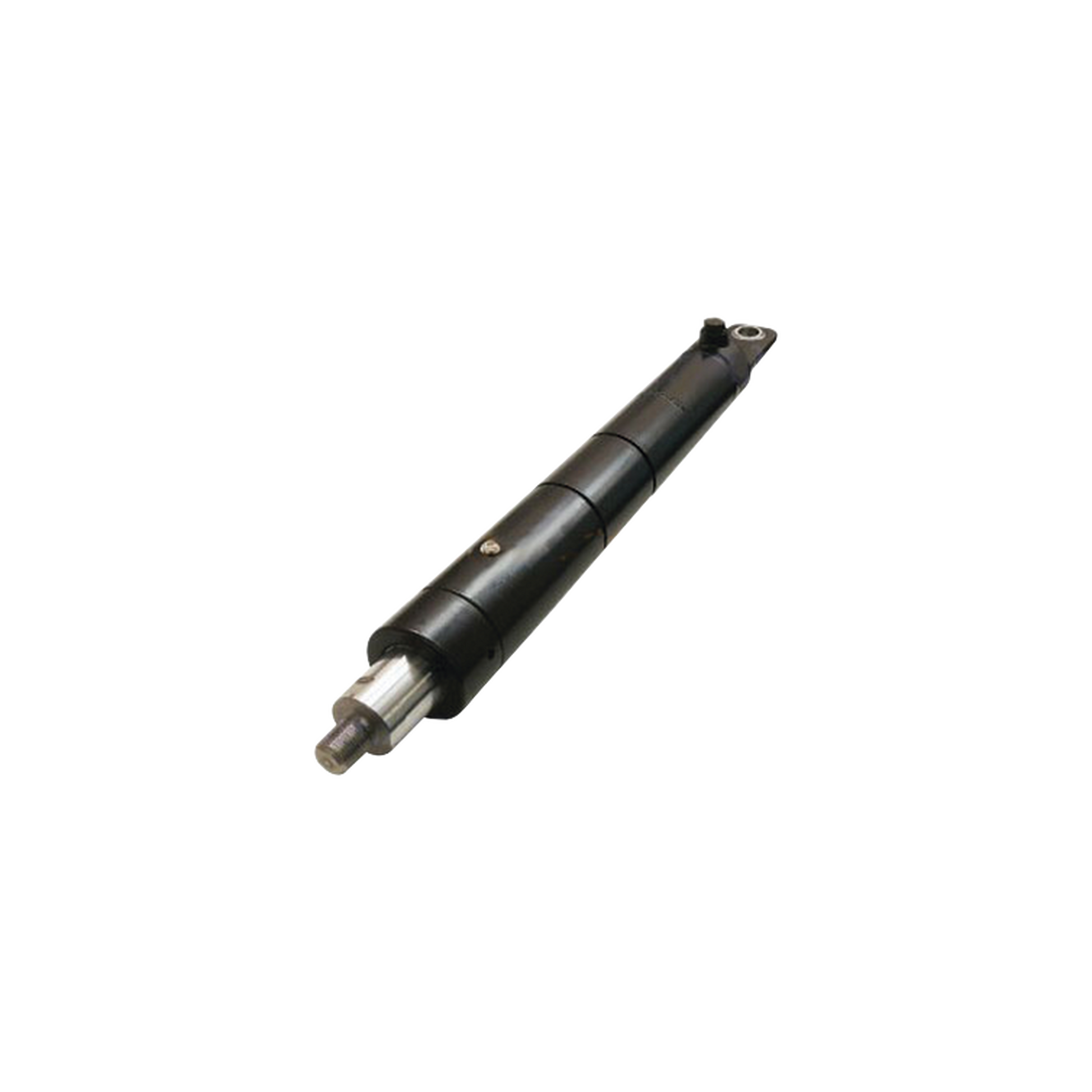

63003417 - Pistón para Barreras FAAC 620 RPD

Características principales

• Pistón compatible con modelo FAAC-620-RPD 1046358
• Compatible también con FAAC-620STD 1046228
• Diseñado para barreras FAAC 620
• Incluye diagrama de partes para selección precisa
• Dos pistones requeridos para funcionamiento completo

Aplicaciones

• Barreras vehiculares
• Control de acceso automático
• Sistemas de seguridad perimetral
• Estacionamientos controlados

Notas de instalación

• Las barreras FAAC 620 requieren dos pistones para operación completa
• Verificar identificación del pistón correcto mediante el diagrama de partes
• Requiere aceite hidráulico FAAC HP OIL LT.1
• Para selección precisa, consultar el diagrama de PARTES

Identificación de componentes

• Pos. 15: C.T.B. 620 CYLINDER Ø 20 W/JOINT
• Pos. 16: C.T.B.ARTICULATED CYLINDER SPARE PART
• Pos. 24: HYDRAULIC OIL FAAC HP OIL LT. 1
• Pos. 26: CYLINDER LOCK

Recomendaciones de mantenimiento

• Verificar nivel de aceite hidráulico periódicamente
• Mantener conexiones libres de polvo y residuos
• Lubricar puntos de articulación regularmente
• Revisar estado de juntas y sellos cada 6 meses

Dimensiones y montaje

• Diseño de montaje directo sin adaptadores
• Conexiones estandarizadas para fácil instalación
• Distancia entre centros de montaje: 355 mm
• Rosca de conexión: 1/8' Gás

Documentación técnica

• Diagrama de partes FAAC 620 RPD

Componentes de seguridad

• Protección contra sobrecarga incorporada
• Sistema de alivio de presión integrado
• Conexiones eléctricas con protección térmica
• Mecanismo de liberación manual en caso de emergencia

Normas y certificaciones

• Cumple con normas CE de seguridad
• Fabricado bajo estándares ISO 9001
• Protección IP54 contra polvo y salpicaduras

Sistema hidráulico

• Capacidad de aceite: 1 litro
• Presión de operación: 50 bar
• Tipo de aceite: FAAC HP OIL
• Sistema auto-ventilado

Condiciones de operación

• Rango de temperatura: -20°C a +55°C
• Humedad máxima: 90% RH sin condensación
• Altitud máxima: 2000 msnm

Accesorios incluidos

• Kit de sellos de repuesto
• Tornillería completa
• Manual de instalación
• Llave de liberación manual

Información de garantía

• Garantía: 12 meses desde la fecha de compra
• No aplica por daños por instalación incorrecta
• No cubre daños por uso no autorizado

Códigos de repuesto

• Cilindro: 63003417
• Cilindro estándar: 63003231
• Soporte de resorte: 63003318

Notas técnicas

• Para apertura de barrera de hasta 9 metros
• Velocidad de apertura: 6 segundos a 90°
• Fuerza de empuje: 1000 N
• Ciclos de operación: 1,000,000 ciclos

Datos de identificación

• Número de serie ubicado en la carcasa
• Placa de identificación con modelo y fecha
• Código de barras para registro de garantía

Recomendaciones de almacenamiento

• Almacenar en lugar seco y cubierto
• Evitar exposición prolongada a la humedad
• Temperatura de almacenamiento: -10°C a +60°C

Datos de servicio

• Soporte técnico especializado
• Disponibilidad de repuestos por 5 años
• Servicio de reparación autorizado

Características mecánicas

• Material: Aleación de aluminio
• Acabado: Anodizado
• Peso: 2.5 kg
• Dimensiones: 355 mm de longitud

Notas de seguridad

• No desmontar bajo tensión
• Evitar golpes o impactos durante manipulación
• Usar equipo de protección al manipular aceite hidráulico

Datos eléctricos

• Voltaje: 24V DC
• Consumo: 1.5 A
• Potencia: 36 W
• Protección térmica: 130°C

Datos de rendimiento

• Velocidad de cierre ajustable
• Fuerza de cierre regulable
• Tiempo de ciclo: 6 segundos
• Resistencia a la corrosión: Clase C4

Notas adicionales

• Las barreras FAAC 620 llevan dos pistones, para saber cual es el correcto favor de revisar el siguiente diagrama de PARTES

Diagrama de identificación

Imágenes del producto
