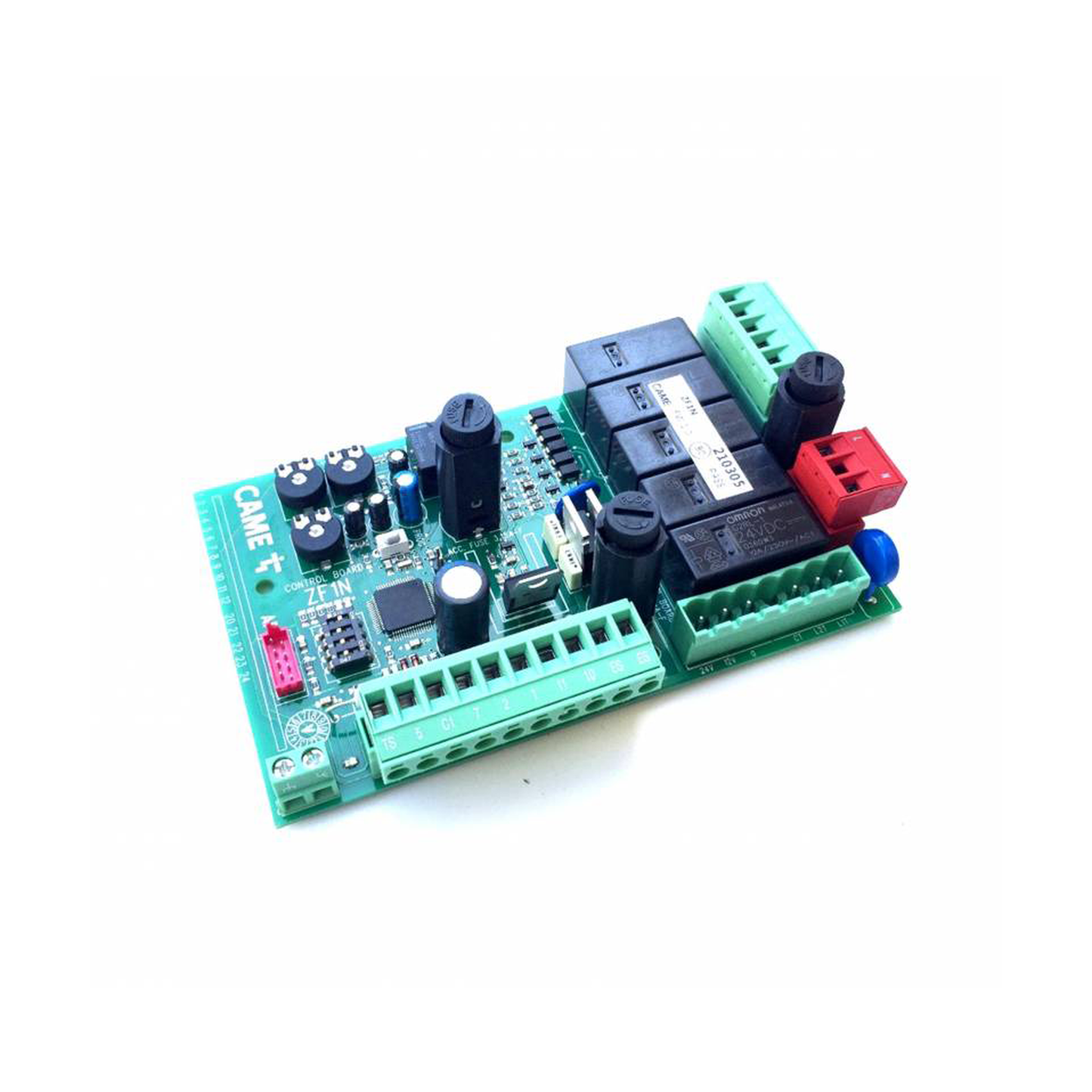

88001-0067 - Tarjeta de control para ZF1N Compatible con motores abatibles 001U7220

88001-0067 - Tarjeta de control para ZF1N Compatible con motores abatibles 001U7220

$ 2,715.61 MXN
$ 2,715.61 MXN
Oferta Agotado

Tiempo de entrega 2 - 7 días hábiles

Bajas existencias: quedan 1

Características principales

  • Compatibilidad con modelos 001U7220 y 002ZFN110
  • Diseño eficiente para control avanzado
  • Fácil integración en sistemas existentes
  • Alta fiabilidad en operaciones críticas
  • Interfaz de usuario simplificada y accesible

Especificaciones técnicas

  • Grado de protección: IP54
  • Alimentación: 230 V CA o 120 V CA
  • Consumo en stand-by: 40 mA
  • Potencia máxima: 320 W
  • Material de la caja: ABS
  • Temperatura de funcionamiento: -20°C a +55°C
Fusibles
  • Línea: 5 A
  • Tarjeta: 315 mA
  • Accesorios: 3,15 A
Conexiones eléctricas
  • Alimentación: 120 V o 230 V AC
  • Salida para accesorios: 24 V AC - máx. 20 W
Dimensiones
  • Medidas: 184 x 452 mm

Funciones configurables

  • Cierre automático activado/desactivado
  • Función ABRE-STOP-CIERRA-STOP (secuencial)
  • Función ABRE-CIERRA-INVERSIÓN (paso-paso)
  • Test de seguridad para verificación de fotocélulas
  • Función para borrar usuarios

Regulaciones

  • Tiempo de cierre automático (1-120 segundos)
  • Tiempo de funcionamiento de motorreductores (15-120 segundos)
  • Retraso en cierre del motor M2 (3-10 segundos)
Conexiones de seguridad
  • Entrada para fotocélulas
  • Comprobación de dispositivos de seguridad
  • Protección contra fallos en dispositivos de seguridad
Conexiones de dispositivos
  • Conexión para motorreductores
  • Salida para luz intermitente
  • Salida de indicación de puerta abierta
Comunicación inalámbrica
  • Conector para tarjeta AF
  • Conexión para antena RG58 (hasta 10m)
  • Memorización de hasta 50 usuarios

Condiciones de instalación

  • Instalación por personal calificado
  • Corte de tensión antes de la instalación
  • Preparación de tuberías y canaletas
  • Comprobación de conexiones internas
  • Verificación de fijación en superficies sólidas

Tipos de cables recomendados

  • Cables H05RN-F para uso exterior
  • Cables H05VV-F para uso interior
  • Sección mínima según longitud de cable
  • Cable RG58 para antena (hasta 10m)
Protección eléctrica
  • Fusibles rápidos para todas las conexiones
  • Protección contra sobretensión categoría III
  • Aislamiento suplementario en conexiones internas
Componentes principales
  • Transformador
  • Borneros para conexiones
  • Trimmer para ajustes
  • LEDs indicadores
Aplicaciones
  • Control de cancelas de dos hojas batientes
  • Uso residencial y en comunidades de vecinos
  • Instalación en entornos interiores y exteriores

Precauciones de seguridad

  • Instalación exclusiva por personal calificado
  • Cortar la tensión antes de manipular
  • Protección contra sobrecargas mediante fusibles
  • Verificación de aislamiento en conexiones internas
  • Protección contra daños mecánicos en cables

Notas de programación

  • Memorización de usuarios hasta 50 emisores
  • Procedimiento de programación mediante pulsador PROG
  • Confirmación mediante LED de programación
  • Comprobación automática de fotocélulas
