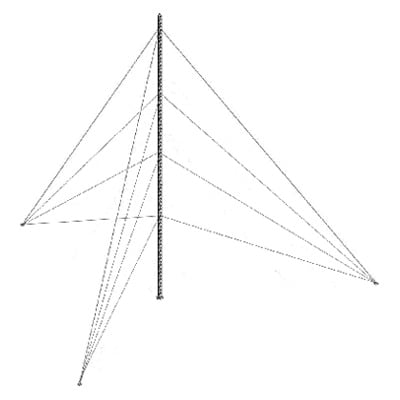

    KTZ-35G-024 - Kit de Torre Arriostrada de Piso de 24 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).

    KTZ-35G-024 - Kit de Torre Arriostrada de Piso de 24 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).

    $ 35,988.20 MXN
    $ 35,988.20 MXN
    Oferta Agotado

    Tiempo de entrega 2 - 7 días hábiles

    Bajas existencias: quedan 3

    Características Destacadas:

    • Producto elaborado Bajo Normativa ISO 9001:2015.
    • Gran Elevación / Bajo costo.
    • 100% Inspección de Ensamble Tramo - Tramo.
    • Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
    • Ideal para zonas costeras de alta humedad o áreas industriales.

    Características Físicas:

    • Carga Axial Máxima: 350 Kg.
    • Altura: 24 metros (8 tramos).
    • Resistencia al viento: 200 km /hr.
    • Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
    • Aplicación: Intemperie (Zonas Húmedas).

    Incluye los siguientes componentes:

    Cantidad Modelo Descripción
    8 STZ35G Tramo de torre de 35 cm de ancho de cara.
    1 SCZ35PG Copete de torre de 35 cm con opresor para pararrayo.
    1 SBZ35G Base para torre de 35 cm.
    1 SAB45G Ancla para base 35/45 de torre.
    3 SJB35G Brida de sujeción de Retenida.
    3 SAZ45G Ancla de piso para Retenida.
    18 CUELLO-14-HDG Cuello para cable de retenida
    54 NUDO-316-FJG Abrazadera tipo perro de 3/16'.

    No incluye cable de retenida. Se recomiendan 240 metros de retenida de 3/16' (SRET-474-CAM o SRET-316-DA ) o diámetros superiores.

    No incluye Tensores. Se recomiendan 9 tensores de 5/8' x 9'. (TEN5/8X9OGJ o TEN5/8X9OQJ).

    **El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

    Accesorios complementarios (No incluidos):

    Sistema de Señalización/Iluminación (No incluido):
    Cantidad Modelo Descripción
    2 EIGSLSE Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.
    2 HLU3R2 Montaje para lámpara de obstrucción EIGSLSE

    *La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

    Sistema de línea de vida (No incluido):

    Cantidad Modelo Descripción
    1 SHE-LV Par de herrajes de sujeción
    1 S-GULV Guía para línea
    27 SRET-338CAM Cable de 3/8'
    6 NUDO-38FJG Nudo forjado 3/8'
    2 CUELLO-38-HDG Cuello 3/8'
    1 TRY-ACC-SLIDER (Opcional) Carro de Seguridad para Instalador.
    1 SYS-USA7B (Opcional) Arnés de Suspención.

    *La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

    Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):

    Cantidad Modelo Descripción
    1 TG45AB Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
    1 S610 Registro plástico.
    3 TGCR11 Conector de Ojo
    2 TGAB18 Conector para Varilla
    1 TGBUSG10 Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)
    * Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

    Sistema de Pararrayos Básico Recomendado paraTorre (No incluido):
    Cantidad Modelo Descripción
    1 TGTDPC Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
    1 TG45AB Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel.
    1 S610 Registro plástico chico.
    1 ANTIOX Aerosol para protección de terminales.
    3 TGCR11 Conector de Ojo.
    2 TGAB18 Conector para Varilla.
    16 TGAC114

    Aislador para torre.
    *La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
    *Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.
    Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.

    Recomendaciones:

    Asegúrese de que la instalación sea realizada por un profesional capacitado.
    Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
    No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
    Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
    La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
    Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.
    Diagrama Representativo: Instalación de Retenida Versión 2.0

    Imágenes de Instalación
