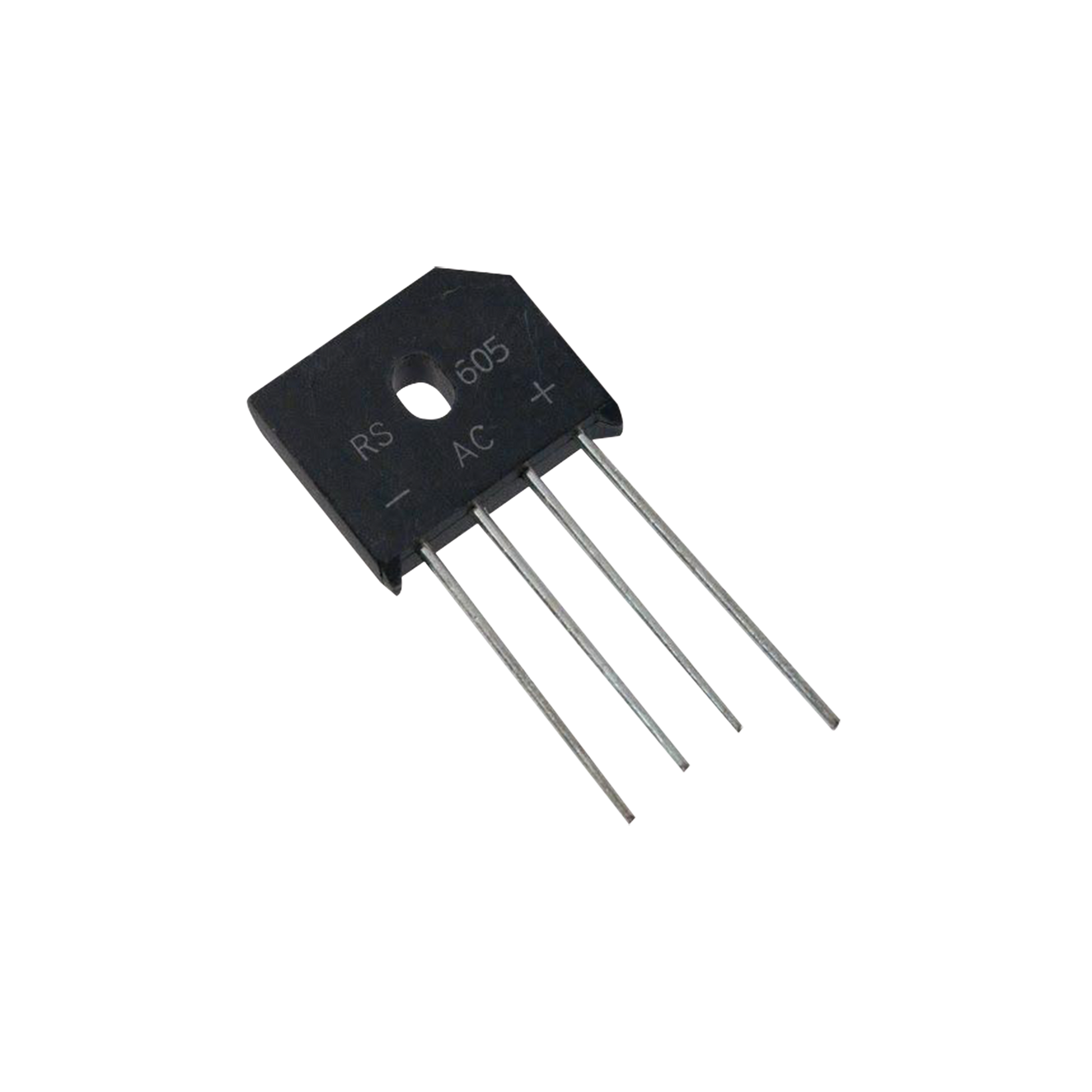

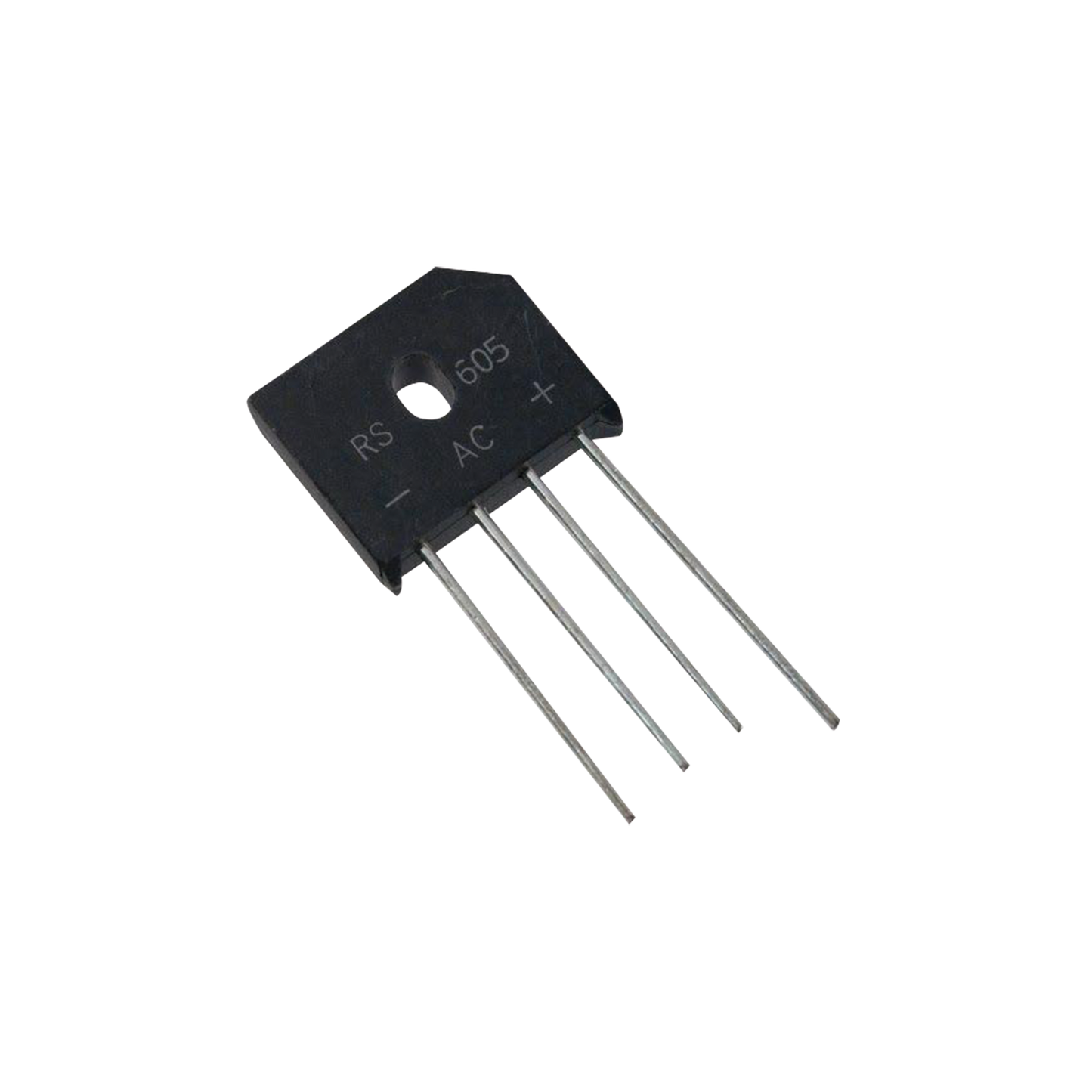

RS-605 - Puente Rectificador en Línea de 6 Amp., 600 PIV, Silicio, 420 RMS.

Características Principales

• Capacidad de corriente hasta 6 amperios
• Tensión de pico inverso hasta 600 V
• Material de silicio para alta eficiencia
• Tensión eficaz de 420 V RMS
• Diseño compacto para fácil integración

Dimensiones Mecánicas

Todas las dimensiones en pulgadas (milímetros):

• Altura: 0.935' (23.7 mm)
• Ancho: 0.895' (22.7 mm)
• Profundidad: 0.300' (7.5 mm)
• Distancia entre terminales: 0.700' (17.8 mm)
• Diámetro de terminales: 0.052' (1.3 mm) a 0.048' (1.2 mm)

Información de Empaque

• Tipo de empaque: BULK PACK
• Código de empaque: RS-6 -B
• Unidades por caja interior: 200
• Dimensiones caja interior: 236 x 236 x 34 mm
• Unidades por cartón: 1,600
• Dimensiones cartón: 497 x 255 x 162 mm
• Peso bruto: 13.6 kg (caja) / 14.5 kg (cartón)

Gráficas de Desempeño

• Fig. 1: Característica típica de voltaje directo instantáneo
• Fig. 2: Capacidad de corriente de sobretensión
• Fig. 3: Característica típica de voltaje inverso
• Fig. 4: Curva de derating de corriente directa

Notas Importantes

• La resistencia térmica se especifica para montaje en disipador de calor
• Componente libre de plomo (cumple con RoHS)
• La medición se realizó a 1 MHz con voltaje inverso de 4.0 volts
• No diseñado para aplicaciones médicas o de soporte vital sin aprobación escrita
