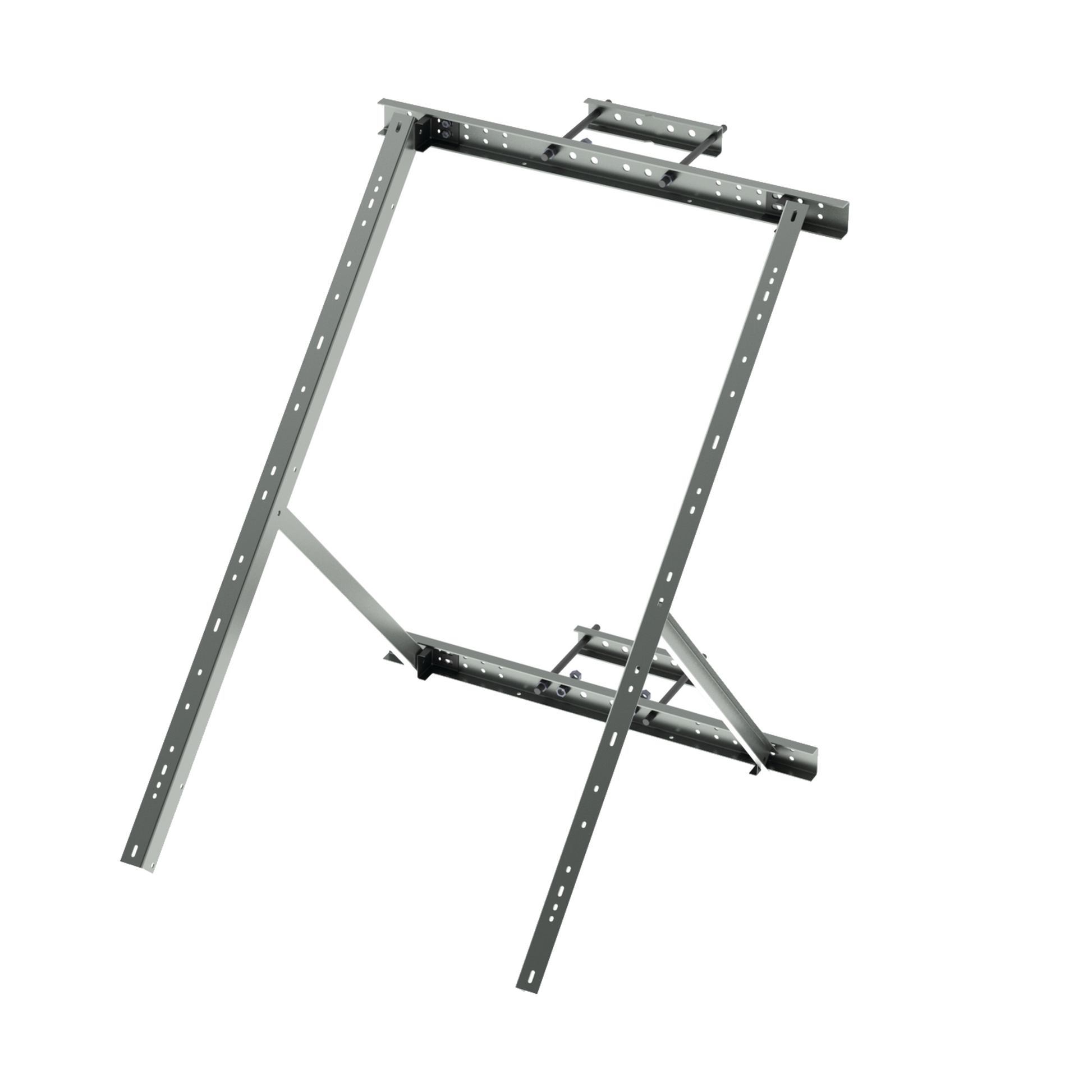

SS-PBL-V5 - Montaje para Panel Solar de Poste o Torre Galvanizado Electrolítico (Ver Compatibilidad).

Características Funcionales

• Diseño Robusto
• Fácil Armado
• Alta resistencia Mecánica
• Incluye bracket de sujeción (No se requiere fleje)
• Alta compatibilidad entre módulos solares (Ver compatibilidad)
• Acabado en Galvanizado electrolítico para retrasar la generación de óxido.
• Peso: 15 kg.
• Recomendado únicamente para ángulos de inclinación de 25° a 50°.

Compatibilidad Para Instalación

Modelo	Compatibilidad en Torre		Compatibilidad en Poste
	1 Celda	2 Celdas	1 Celda	2 Celdas
PRO-PROSE-5012
PRO-PROSE-8512
PRO-PROSE-12512
PRO-PROSE-15012
EPL3012AL
EPL5012AL
EPL10012AL
EPL13012AL
EPL18012AL
LR528HTH225M

Aceptable

No recomendable

* Para la instalación del panel SW-250 es necesario realizar perforaciones adicionales en el marco del panel.

** Para instalación de un segundo panel solar se debe comprar un kit de tornillos modelo SS-P-B-KIT.

Recomendaciones de Instalación

• La instalación debe ser elaborada por personal capacitado (2 Personas)
• No recomendado para zonas de altas corrientes de aires
• La instalación no debe exceder los 6 metros de altura al nivel promedio de suelo
• Mástil recomendado para instalación 6' ced. 40 como mínimo (8' diámetro externo máximo)
• Compatible con tramos STZ30, STZ30G, STZ35, STZ35G, STZ45 y STZ45G
• No se recomienda instalar más de un montaje en la torre
• Es responsabilidad del instalador realizar una correcta cimentación del mástil o torre para asegurar una instalación segura
• Recomendado únicamente para ángulos de inclinación de 25° a 50°

El montaje no incluye mástil, tramos, ni módulos solares

SYSCOM no se hace responsable por instalaciones realizadas fuera de las recomendaciones de fabricante
